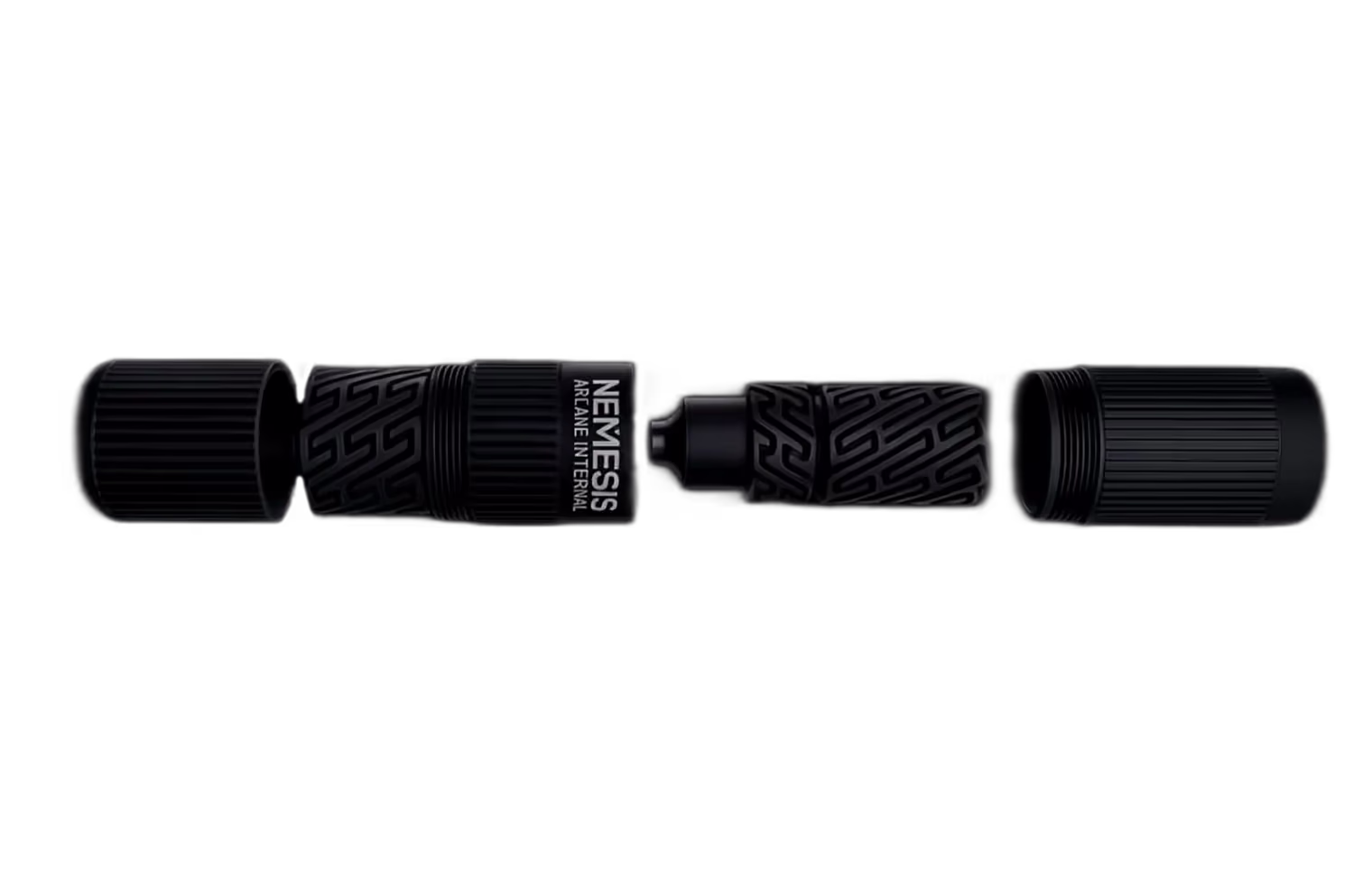

Nemesis Arcane Internal - Schalldämpfer am Ende einer animierten Sequenz
Official Manual · v1.0 · Classified Internal

NEMESIS
ARCANE INTERNAL

Offizielles Handbuch. Integriertes ZERO GAS System - Titan-Suppressorarchitektur, kein Rückgasdruck, Ingenieurskunst der nächsten Generation.

MontageZerlegungTechnologieWartungSicherheit
01 · Mounting

MONTAGE AN DER WAFFE

Vorbereitung und korrekte Montage sind das Fundament eines sicheren Betriebs des Geräts.

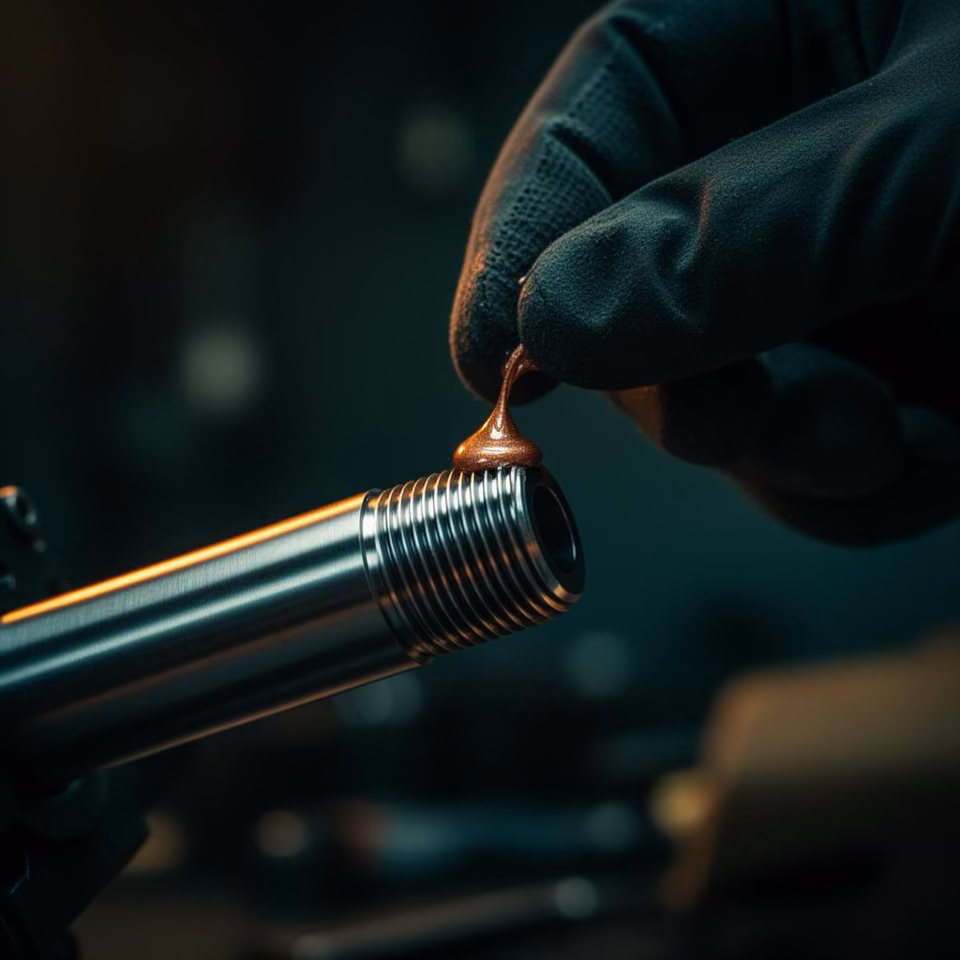

Laufvorbereitung: Gewindereinigung und Auftragen von hitzebeständigem Anti-Seize Schmiermittel
Step · Preparation
01

Reinigen Sie das Gewinde des Laufs und des Schalldämpfers von Verbrennungsrückständen und Schmutz.

Tragen Sie unbedingt hitzebeständiges Schmiermittel (Anti-Seize) auf das Laufgewinde und/oder das Außengewinde des ДГК auf.

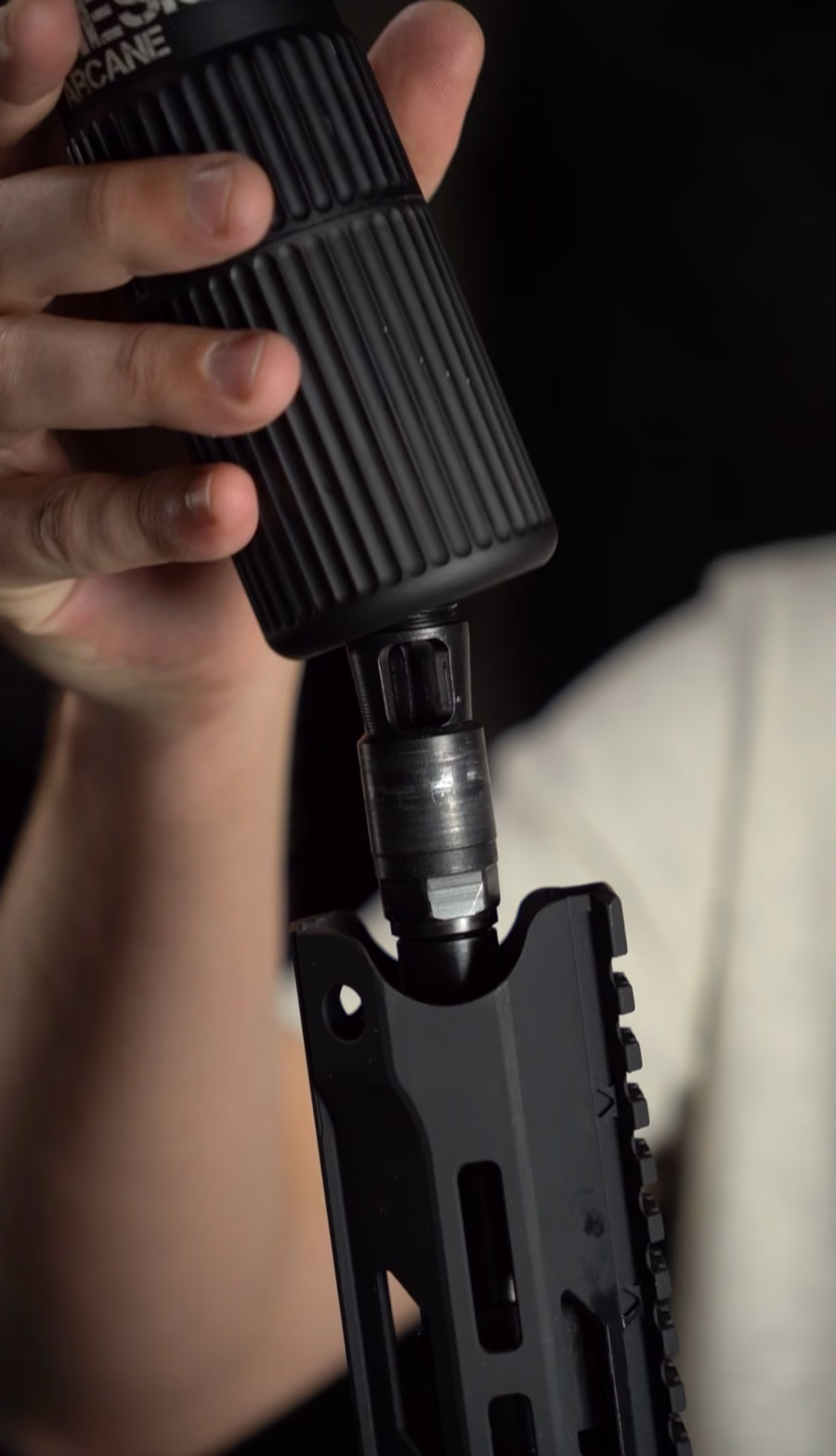

Direkte Laufmontage

Schrauben Sie den Schalldämpfer direkt bis zum Anschlag auf den Lauf.

Festziehen AUSSCHLIESSLICH PER HAND! Keine Schlüssel, Schraubstöcke oder Hebel.

Kritisch · Koaxialitätsprüfung

Vor dem Schießen Verschluss entnehmen. Durch den Laufkanal schauen: Sie müssen einen perfekten Kreis ohne sichtbare Kanten der inneren Separatoren sehen.

Vergleich der korrekten und fehlerhaften Koaxialität von Laufkanal und Schalldämpfer
02 · Service Protocol

ZERLEGUNG ARCANE INTERNAL

ACHTUNG · Sicherheit

Ich weiß, dass Sie klug sind, aber entladen Sie die Waffe vor jeder Handhabung.

Exploded View · Arcane Internal
  1. 01

    Hintere Abdeckung

    Hintere Abdeckung (Integrationsgehäuse) abschrauben.

  2. 02

    Kühlungslabyrinth

    Primäres Kühlungslabyrinth vom zentralen CORE Gehäuse abschrauben (bei Bedarf). Das Kühlungselement dient als Kontermutter des reaktiven ДГК.

  3. 03

    Vordere Abdeckung

    Vordere Abdeckung (Gasblockgehäuse) abschrauben.

  4. 04

    ZERO Labyrinth · LINKSGEWINDE!

    ZERO Labyrinth entnehmen und auseinanderdrehen. IM UHRZEIGERSINN abschrauben. Anschließend die Titan-Kegelseparatoren vorsichtig herausdrücken.

03 · Engineering

TECHNOLOGIE ZERO GAS SYSTEM

Integrierte Suppressorarchitektur mit null Rückgasdruck und mehrstufiger Gasentlastung.

Primäre Vorexpansionskammer für Gase

Der reaktive ДГК leitet den Gasstrom in die integrierte Kammer um, baut den Spitzendruck ab und überträgt ihn in das Kühlungselement.

8 Kanäle · 6 Stufen

Kühlungslabyrinth

Absorbiert den Impuls und kühlt den Abgasstrom teilweise ab, leitet ihn in das Z.E.R.O. System weiter.

8 Kanäle · 8 Stufen

Sekundäre Vorexpansionskammer Z.E.R.O

Hier werden die Gase endgültig verlangsamt, abgekühlt und in radialer Richtung durch 8 Auslasskanäle nach außen abgeführt.

Kein Übergas

Die Architektur eliminiert überschüssigen Rückgasdruck. Insgesamt 9-Kanal 14-stufige Gasentlastung: Gase schlagen nicht ins Gesicht - die Automatik arbeitet stabil.

Thermomanagement

Die äußeren Rippen fungieren als Kühlrippen und leiten Wärme vom zentralen Gehäuse ab.

Integrale Architektur

Ganzheitliche modulare Konstruktion mit minimalem Gesamtzuwachs der Waffenlänge.

04 · Care Protocol

WARTUNG UND REINIGUNG

Regelmäßige Pflege = lange Lebensdauer. Halten Sie den Reinigungsplan je nach Nutzungsintensität ein.

Reinigungsplan

Tägliches Schießen

Reinigung alle 500 Schuss.

Unregelmäßiges Schießen (mit Pausen)

Reinigung nach jeder Schießsitzung - sonst kristallisiert der Rückstand dauerhaft ein.

Das Gerät kann nach Wunsch auch nicht gereinigt werden: bis zu 10 000 Schuss beeinträchtigt dies die Leistung kaum. Nach einem solchen Verschleiß wird der Rückstand jedoch nahezu unmöglich zu entfernen sein, daher erhöht regelmäßige Reinigung die Betriebsdauer.

Erlaubt

  • Ammoniakfreie Reiniger (Carbon Remover, Exterminator)
  • Nylonbürsten
  • Messingbürsten

Verboten

  • Ammoniak
  • Kupferlösungsmittel
  • Stahlbürsten (zerstören die Eloxierung)

Ultraschallbad

Nur ausschließlich Titan waschen: 11 innere ZERO Trichter und der reaktive ДГК.

Das ZERO Labyrinthgehäuse und die äußeren Aluminiumhüllen dürfen NICHT im Ultraschallbad gereinigt werden!

Trocknung und Schmierung

Die Teile müssen vollständig trocken sein. Anti-Seize auf die Innengewinde auftragen.

Besonders auf das Linksgewinde ZERO!
05 · Danger Zone

KRITISCHE WARNHINWEISE
RED RULES

Die Missachtung dieser Regeln führt zu irreversiblen Folgen - für Sie und für das Gerät.

R01

Wasser und Wasserschlag

Schießen nach Tauchen ist verboten. Lassen Sie das Wasser 3-5 Sekunden ablaufen, sonst droht ein Hülsenriss.

R02

Überhitzung

Nicht für Dauerfeuer (Full-Auto mag-dumps) geeignet. Machen Sie alle 3-4 Magazine eine Pause.

R03

Verbotene Munition

Keine Frangible, Sabot oder minderwertige Deformationsgeschosse.

R04

Gewindelockerung

Prüfen Sie regelmäßig die Befestigung, um einen Baffle Strike zu vermeiden.

R05

Verbrennungsgefahr

Gehäusetemperatur > 300°C. Nicht mit bloßen Händen berühren, nicht in Nylon legen.

Rechtliche Verantwortung und Sicherheit
  • 01 Ausschließlich legale Verwendung (Sport, Selbstverteidigung). Der Hersteller haftet nicht für illegale Handlungen.
  • 02 Weitergabe an Personen ohne Schusswaffenkenntnisse ist verboten.
  • 03 Modifikationen (Aufbohren usw.) sind verboten - sofortiger Garantieverlust.
  • 04 Die persönliche Verantwortung des Besitzers beginnt mit dem Moment der Montage des Geräts.
